Como criar um mapa com grade (grid)

O que você vai aprender?

Nesta dica, vamos conhecer qual ferramenta podemos usar para criar uma grade baseada em um objeto geográfico especificado (ponto ou polígono), resultando assim em um mapa com grade.

INTRODUÇÃO

Utilizar um sistema de grid em um mapa oferece várias vantagens. Principalmente, proporciona uma precisão de localização significativa, permitindo que pontos específicos sejam identificados de forma mais exata. Além disso, a grade (ou grid, em inglês) cria uma estrutura padronizada no mapa, facilitando a análise e interpretação dos dados por parte dos usuários, uma vez que a divisão do mapa em células uniformes permite a identificação de padrões espaciais e facilita o entendimento do mapa.

Ferramenta de criação de grade

Vamos utilizar a ferramenta de Criação de Grade que pode ser encontrada na aba de ferramentas espaciais:

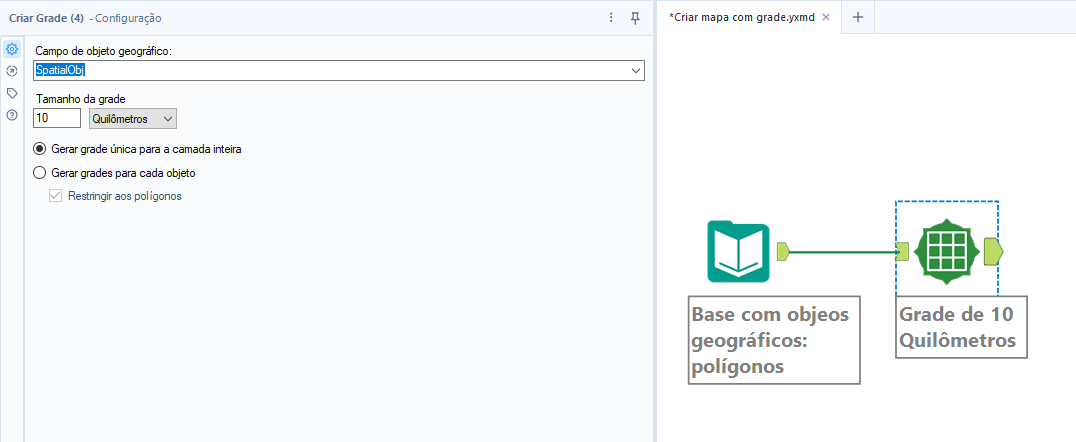

Para configurar a ferramenta:

  1. Escolha o Campo de objeto geográfico a partir do qual você vai construir uma grade. A lista contém objetos do tipo ponto ou polígono.
  2. Especifique o Tamanho da grade e as unidades da grade, que podem estar em Milhas ou Quilômetros. Quanto maior o número especificado, maior vai ser o tamanho das células da grade.
  3. Selecione o tipo de grade a ser gerada:
  • Gerar grade única para a camada inteira: uma única grade é criada para cobrir toda a extensão dos objetos geográficos (polígonos verdes) em uma camada. (Você também pode usar um objeto de ponto para esse tipo de grade).
  • Gerar grade para cada objeto: uma grade é criada para cada objeto geográfico na camada (polígono azul) e cobre a extensão desse objeto. Você só pode criar esse tipo de grade usando objetos geográficos de polígono.
  • Ao marcar Restringir aos polígonos, a grade é cortada até o limite do polígono usado para criá-la.

Exemplo:

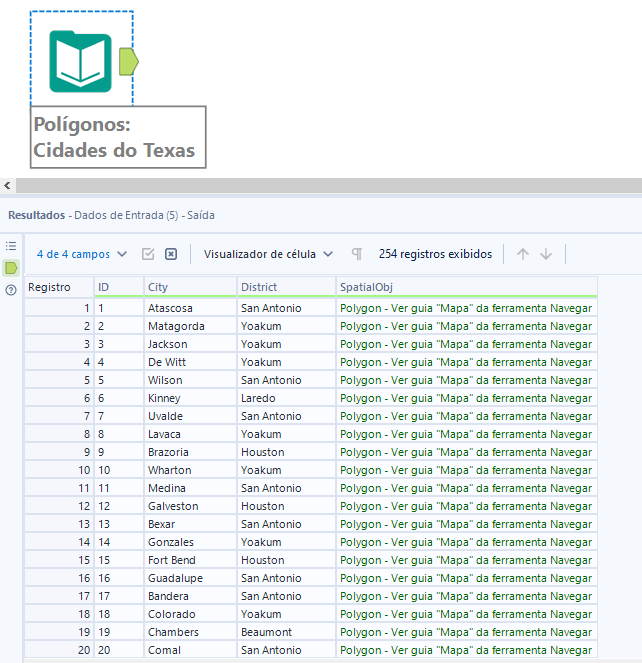

Para este exemplo, vamos utilizar uma base com os polígonos das cidades do estado do Texas, nos EUA.

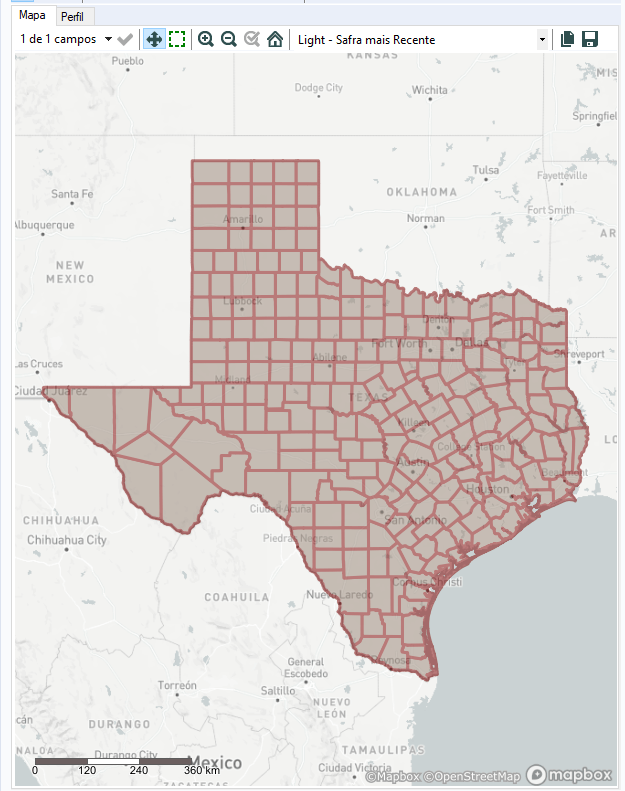

Quando colocamos uma ferramenta de Navegar nesta base de entrada, temos o seguinte mapa:

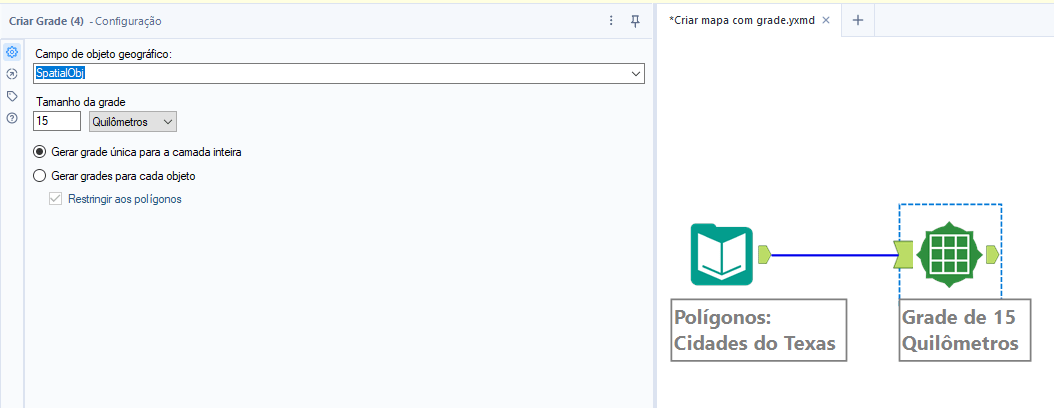

Vamos trazer uma ferramenta de criação de grade para o fluxo e configurá-la para criar uma grade de 15Km, que vai ser única para a camada inteira:

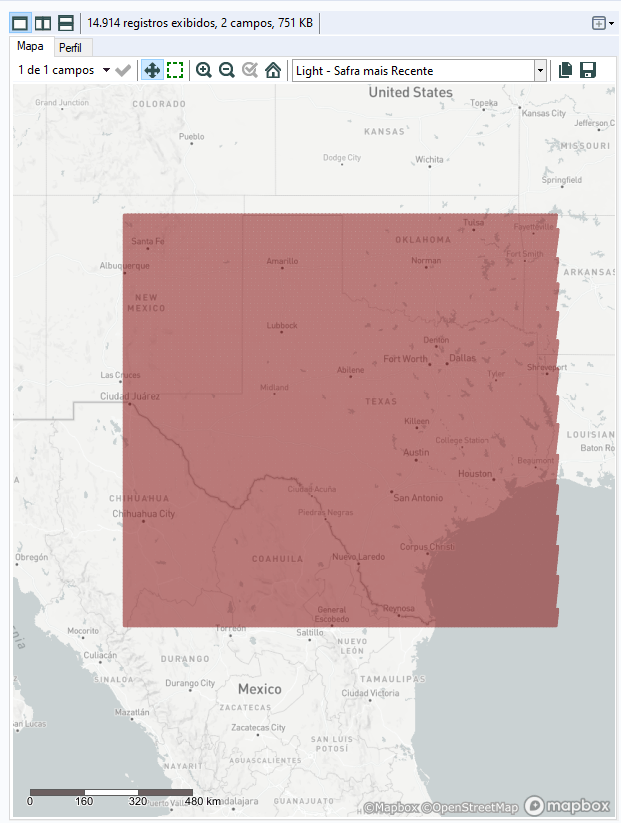

Quando vemos na ferramenta de Navegar, nossa grade resultante será assim:

Podemos notar que ela acabou tirando o formato do estado do Texas, pois criou um quadrado para abranger todos os polígonos. Para fins de clareza, vamos ajustar nossa grade para gerar uma grade para cada objeto e restringir aos polígonos. Assim ela vai manter as bordas naturais dos polígonos das cidades e manter o contorno do estado do Texas. Essa será nossa grade resultante:

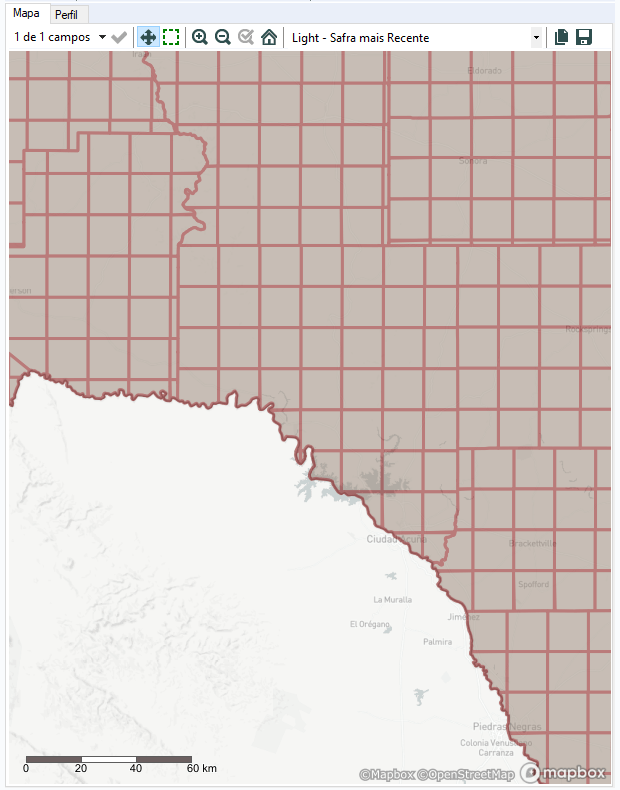

Se dermos um zoom, podemos ver que cada quadrado da grade representa no mapa uma distância de 15km, assim como foi configurado:

26 de agosto de 2020

Pronto! Agora você já sabe como criar um mapa com grade no Alteryx.
