Dicas Alteryx

Como dividir objetos espaciais

O que você vai aprender?

Nesta dica, vamos entender como podemos dividir objetos espaciais utilizando a ferramenta Divisor de polígonos.

INTRODUÇÃO

A ferramenta Divisor de Polígonos é usada para dividir um polígono em seus pontos ou regiões. Quando precisamos, por exemplo, dividir o polígono de um país em vários estados ou de um estado em várias cidades. Esta ferramenta vai basicamente fazer o oposto da ferramenta Gerador de Polígonos.

Passo 1: conheça os dados

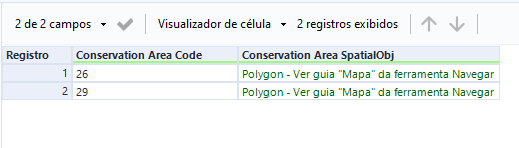

Para esta dica, vamos utilizar uma base que possui dois objetos espaciais, esses objetos representam áreas de conservação ambiental dos Estados Unidos:

(Lembre-se que só é possível ver os objetos espaciais em um mapa se utilizarmos uma Ferramenta de Navegar).

Passo 2: Conhecer e configurar a ferramenta

Após analisarmos os dados, vamos descobrir como podemos configurar a ferramenta de Divisor de Polígonos, ela está na aba de ferramentas de Geografia.

Primeiro, selecione a coluna que contém os polígonos a serem divididos e o método a ser utilizado. As opções incluem:

  1. Pontos: divide as regiões nos pontos ou nós que compõem a região. Cada ponto se torna uma linha de dados na saída.
  1. Regiões: divide as regiões em seus polígonos componentes individuais. Cada polígono individual se torna uma linha de dados na saída.
  1. Regiões detalhadas: divide as regiões em seus polígonos componentes individuais e quaisquer buracos em um polígono também são enviados para a saída como polígonos.

Veja os resultados abaixo para cada tipo de configuração:

Pontos:

Dica Alteryx #126 - Imagem 04

Regiões:

Dica Alteryx #126 - Imagem 05

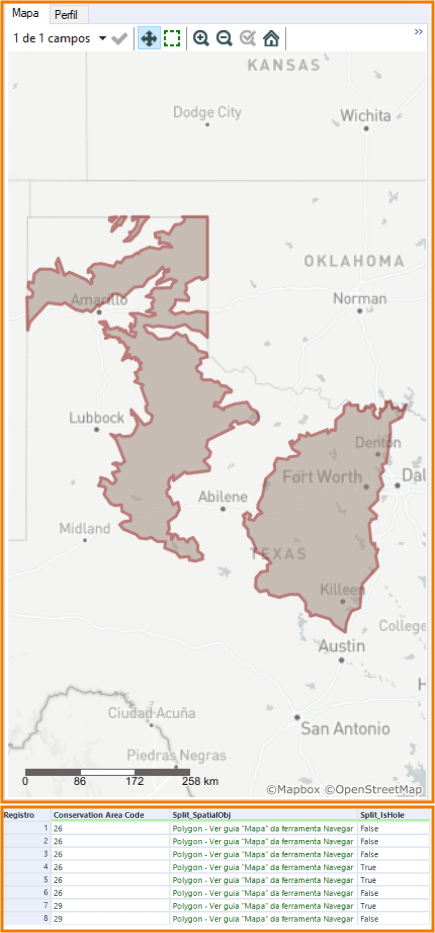

Regiões detalhadas:

Note que a divisão para regiões detalhadas resultou em uma coluna chamada “Split_IsHole” que serve para sinalizar se a aquela forma representa um buraco no polígono, se selecionarmos a forma conseguimos ver o formato do buraco na ferramenta de Navegar:

E se for preciso transformar o nosso polígono que foi transformado em pontos de volta ao formato original, basta passar por uma ferramenta Gerador de Polígono com a seguinte configuração:

24 de Fevereiro de 2023

Pronto! Agora você já sabe como dividir polígonos no Alteryx.
