O que você vai aprender?
Nesta dica vamos mostrar como combinar um gráfico de barras com um gráfico de pizza. Utilizaremos a base Exemplo – Superloja disponível no diretório do tableau desktop.

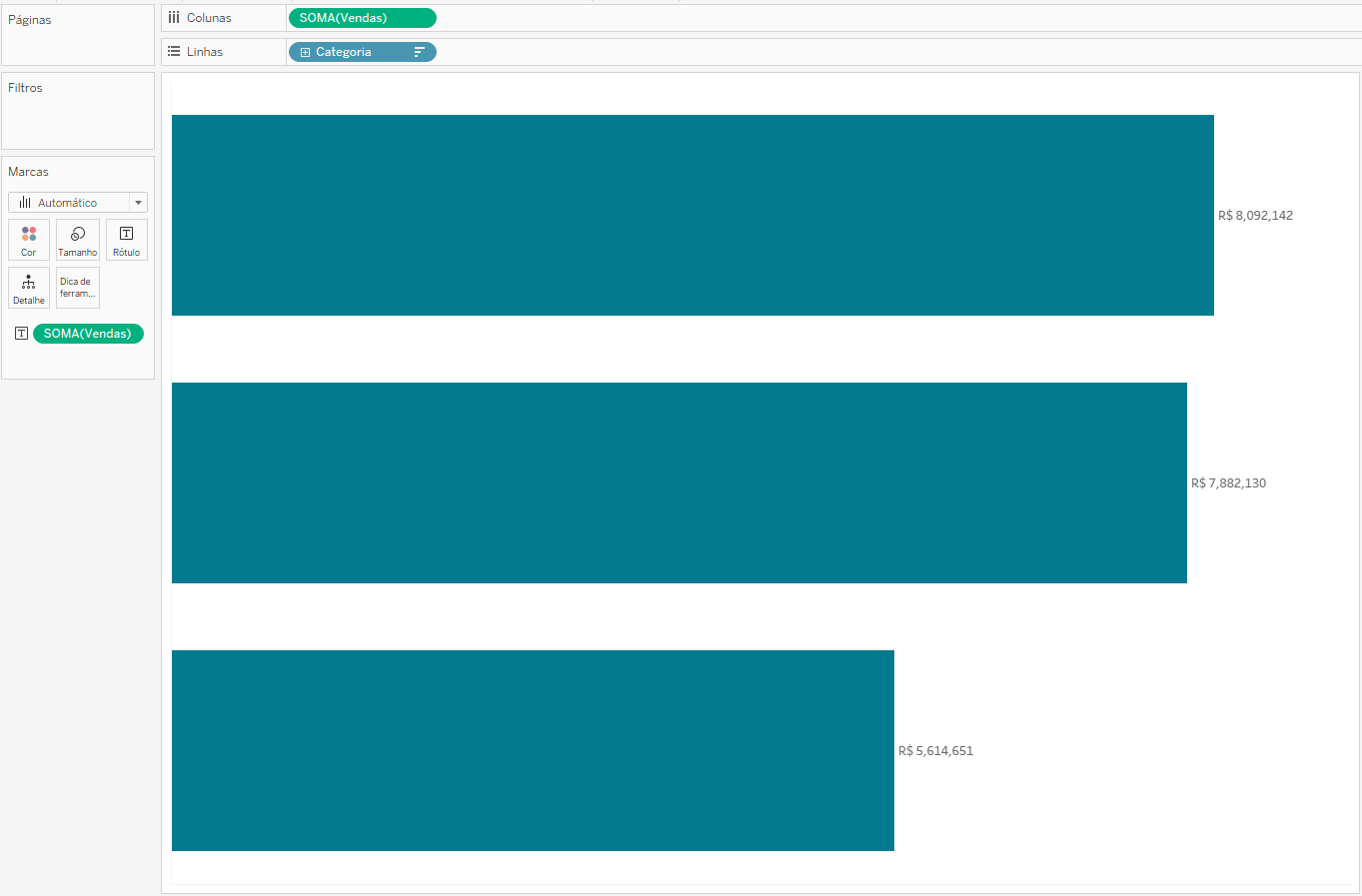

Passo 1: Crie um gráfico de barras. Para isso arraste a dimensão Categoria para linhas e a medida Vendas para colunas e rótulo. Na marca cor mude a cor para verde conforme imagem abaixo.
Além disso, formate seu gráfico. Clique com o botão direito do mouse no eixo de vendas e selecione mostrar cabeçalho. Clique também com o botão direito do mouse no cabeçalho da dimensão Categoria e selecione mostrar cabeçalho.
Passo 2: Duplique a planilha do gráfico de barras.

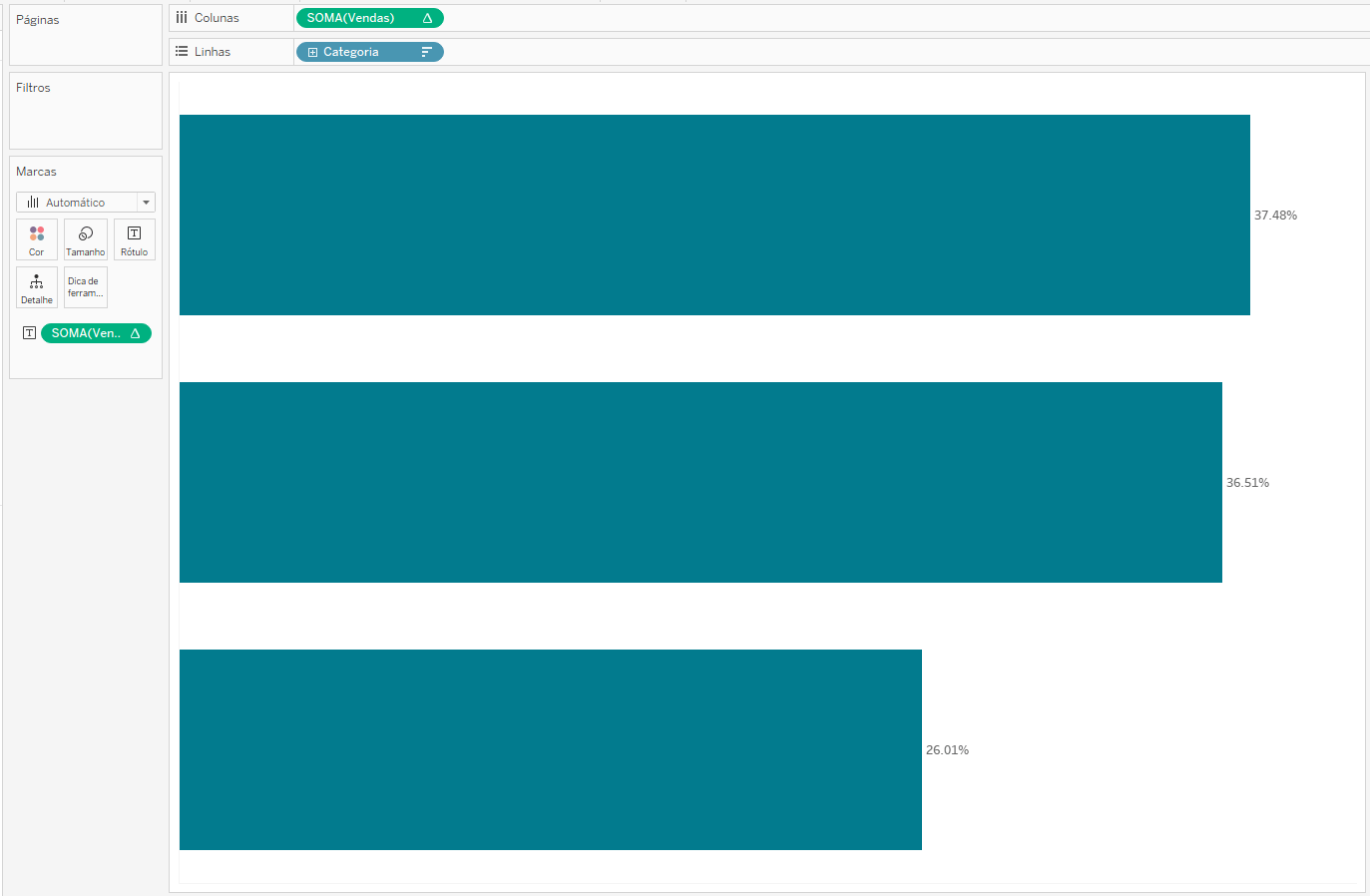

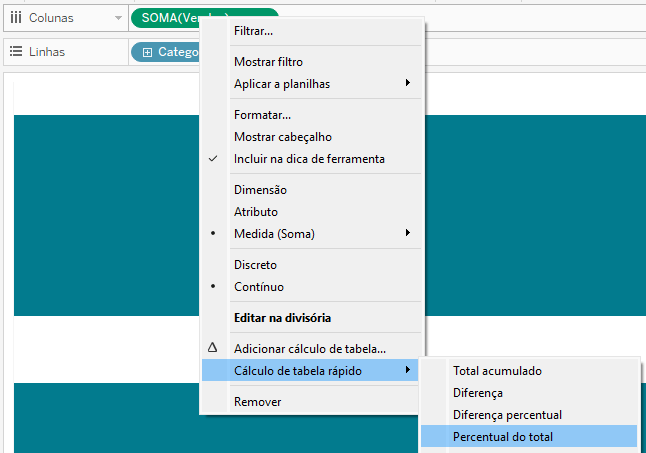

Clique com o botão direito do mouse na medida Vendas em Linhas e selecione cálculo de tabela rápido do Percentual do Total.
Com o ctrl selecionado clique na medida em linhas e arraste para cima da medida Vendas em rótulo.

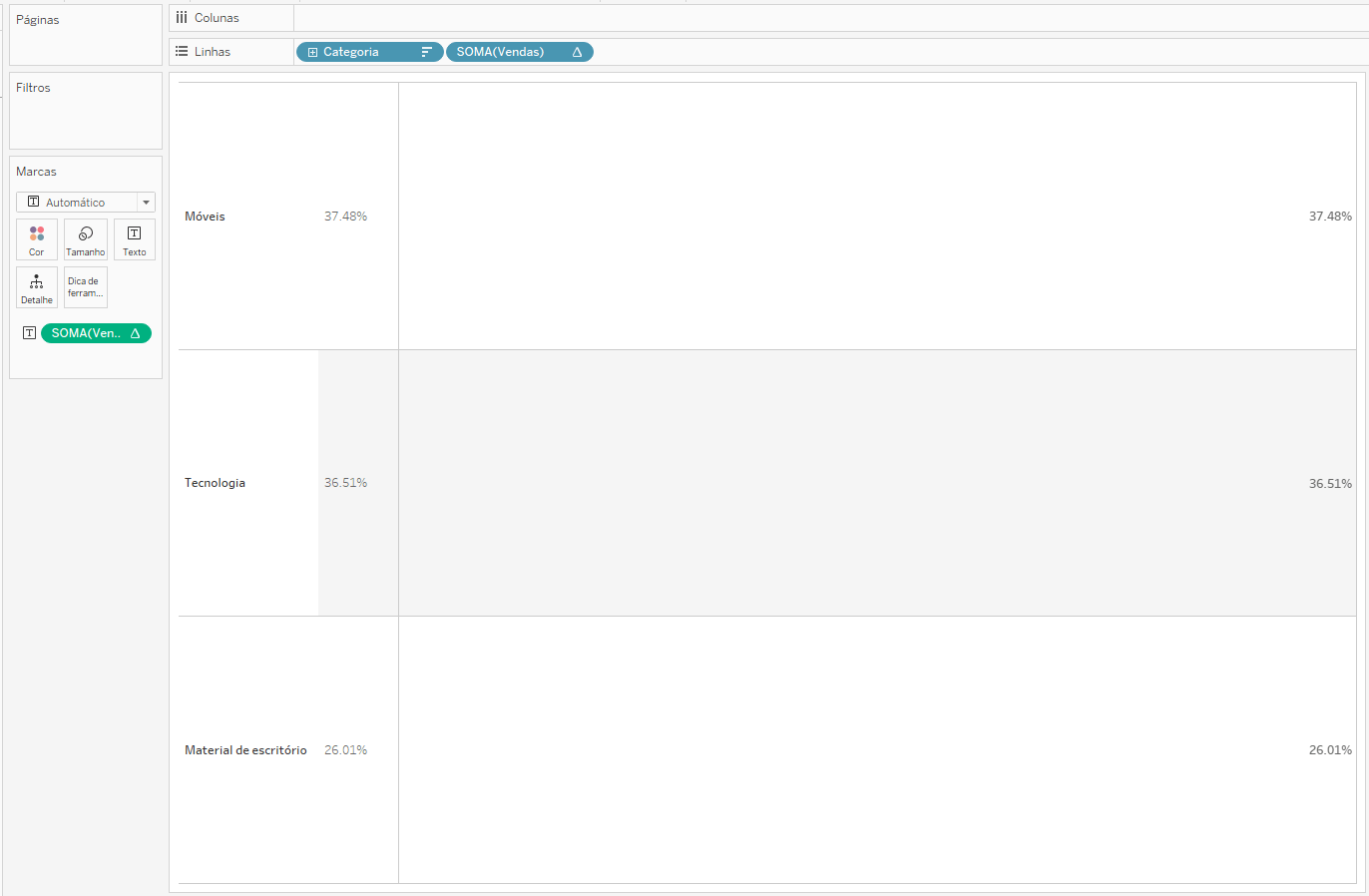

Passo 3: Mova a medida de colunas para linhas, ao lado de Categoria.

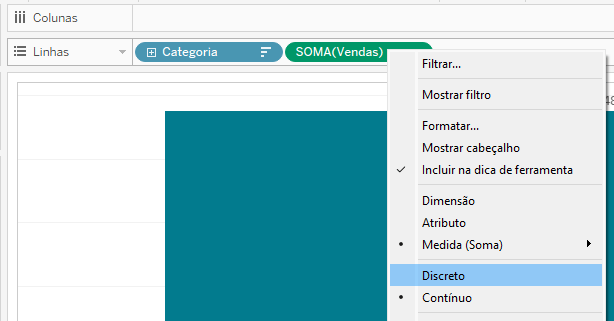

Clique com o botão direito do mouse na medida e selecione Discreto. Depois clique novamente com o botão direito do mouse na medida e selecione Formatar para mudar a formatação para porcentagem.
Clique com o botão direito do mouse na dimensão Categoria e selecione Mostrar cabeçalho.

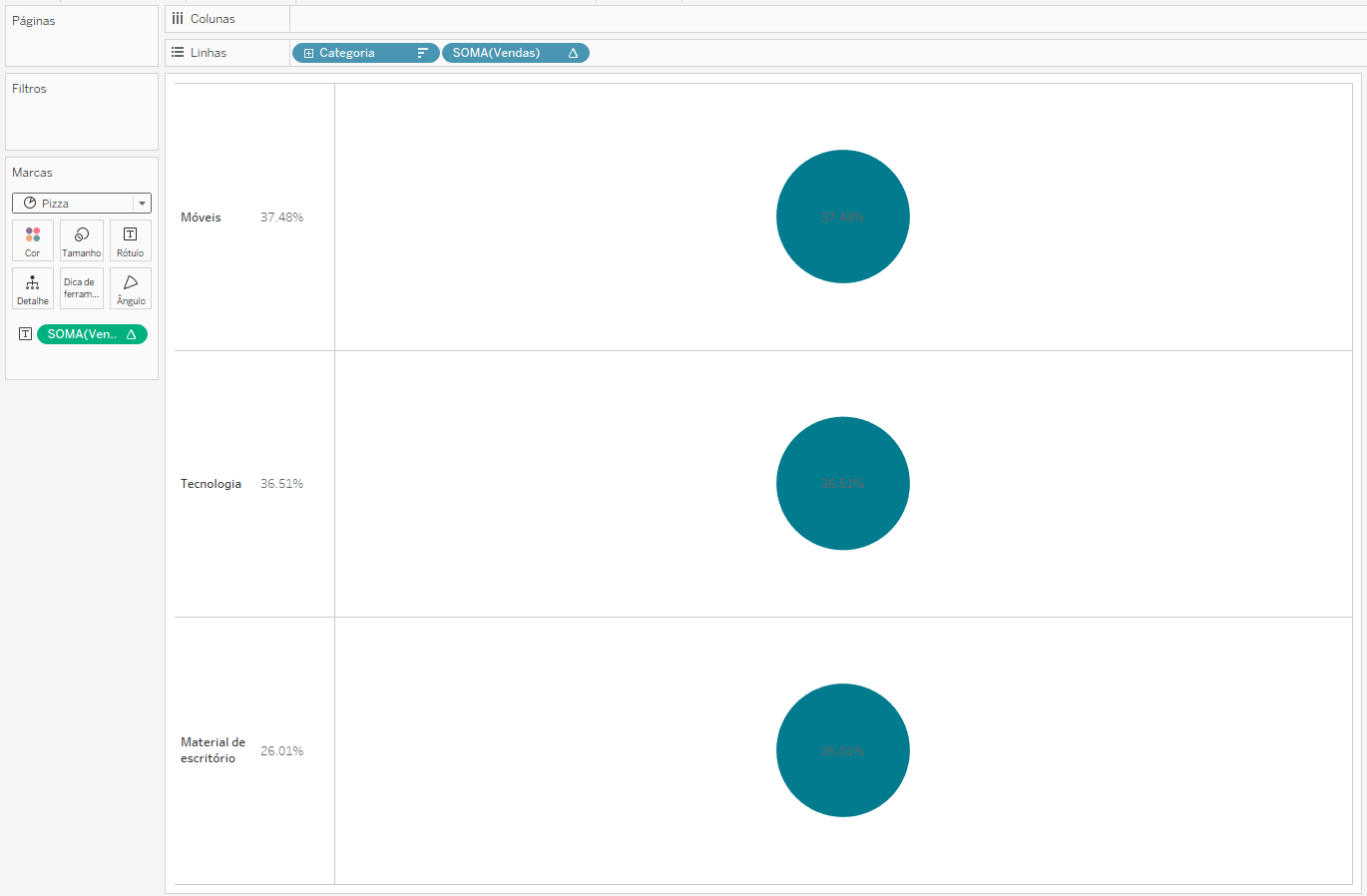

Passo 4: Vá no cartão de marcas e mude o gráfico para pizza.
Passo 5: Crie um campo calculado chamado “Quanto falta para atingir 100%” conforme imagem abaixo.

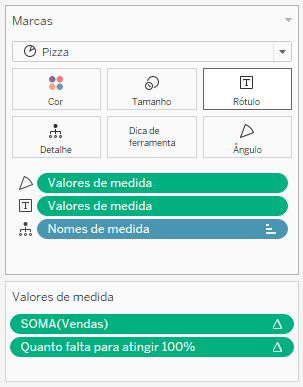

Passo 6: Inclua o campo Valores de medidas na marca ângulo e na marca rótulo e deixe apenas o campo “% do Total das Vendas” e o campo “Quanto falta para atingir 100%”.
Inclua o campo Nomes de medida na marca cor.

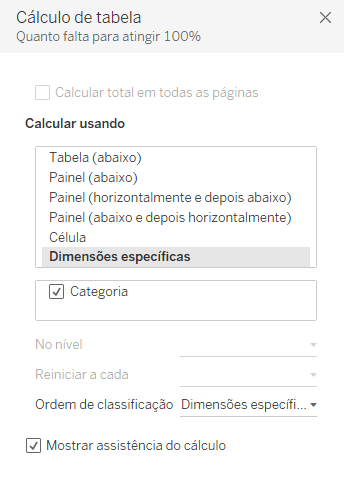

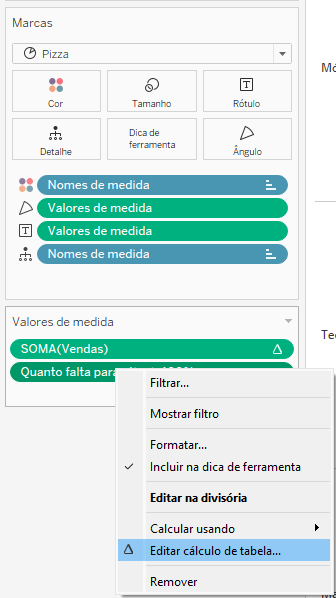

Clique com o botão direito do mouse no campo “Quanto falta para atingir 100%”, selecione editar cálculo de tabela e selecione Calcular usando: Dimensões específicas Categoria.

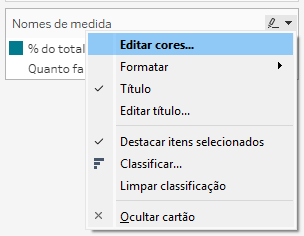

Passo 7: Clique na legenda de cor e mude as cores conforme imagem abaixo. Coloque Verde para a medida % do total das Vendas e branco para a medida Quanto falta para atingir 100%.

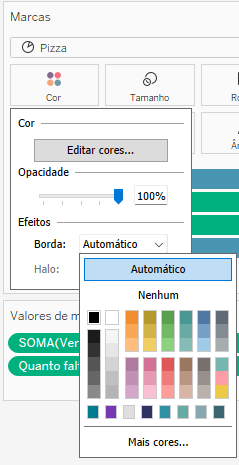

Clica na marca cor e em Borda adicione uma borda na cor preta.

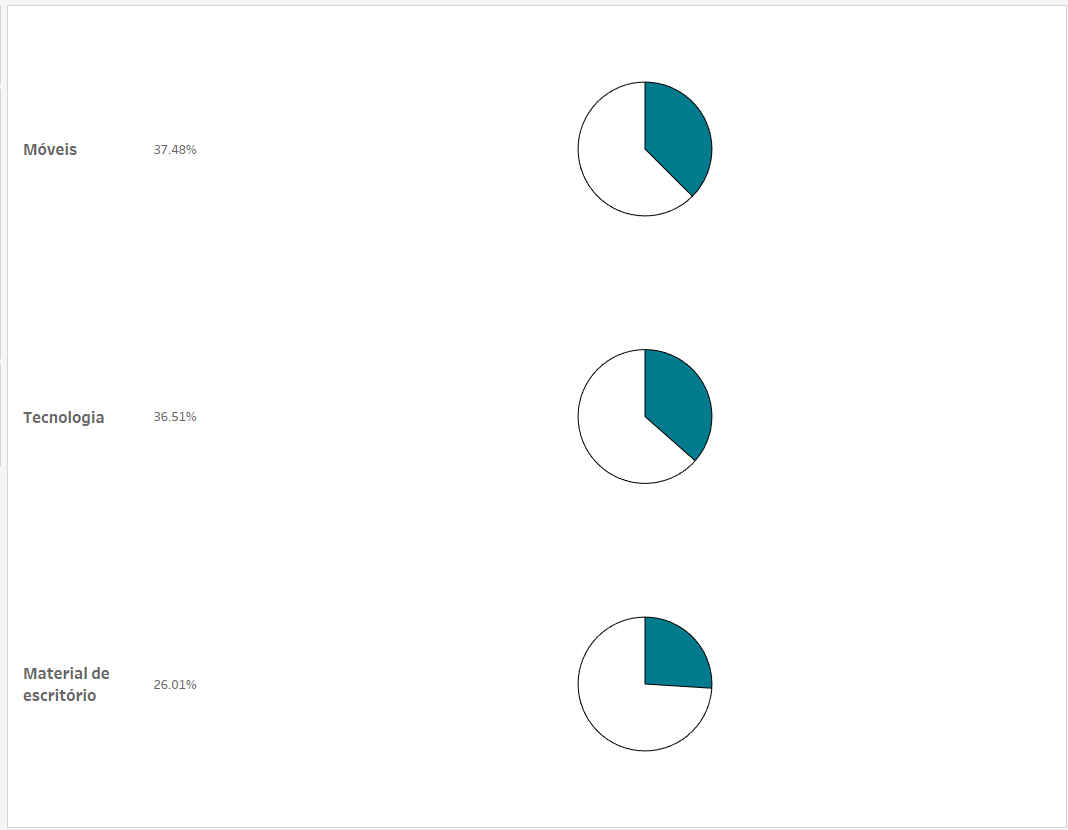

Você terá a seguinte visualização:

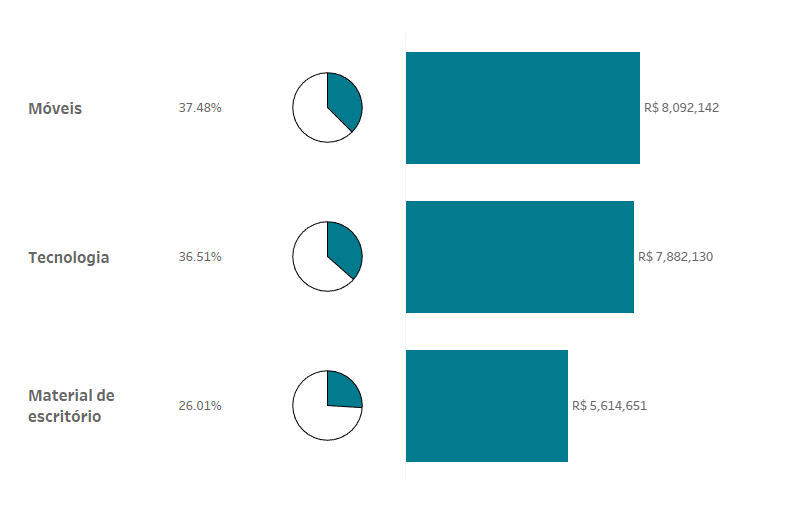

Passo 8: Clique em Novo Painel e arraste as duas planilhas para a área em branco uma ao lado da outra conforme imagem abaixo:
