Como criar um gráfico de Candlestick

O que você vai aprender?

Nesta dica iremos mostrar como criar um gráfico de Candlestick. Utilizaremos a base pública da B3, a bolsa do Brasil.

O gráfico de candlestick é uma forma de mostrar o que ocorreu com o preço de uma ação, em um determinado período. Ele é o tipo mais popular entre os investidores que usam a análise técnica. Afinal, esse tipo de gráfico traz várias informações em um único elemento visual.

Nesta dica, utilizaremos as informações da BOVA11 para criarmos nosso Candlestick.

O conjunto de dados é muito simples. Ele contém a data, o preço de abertura, o preço de fechamento, a máxima do dia, a mínima do dia e o média. Adicionamos o ticker também, embora desnecessário porque só vamos analisar a BOVA11.

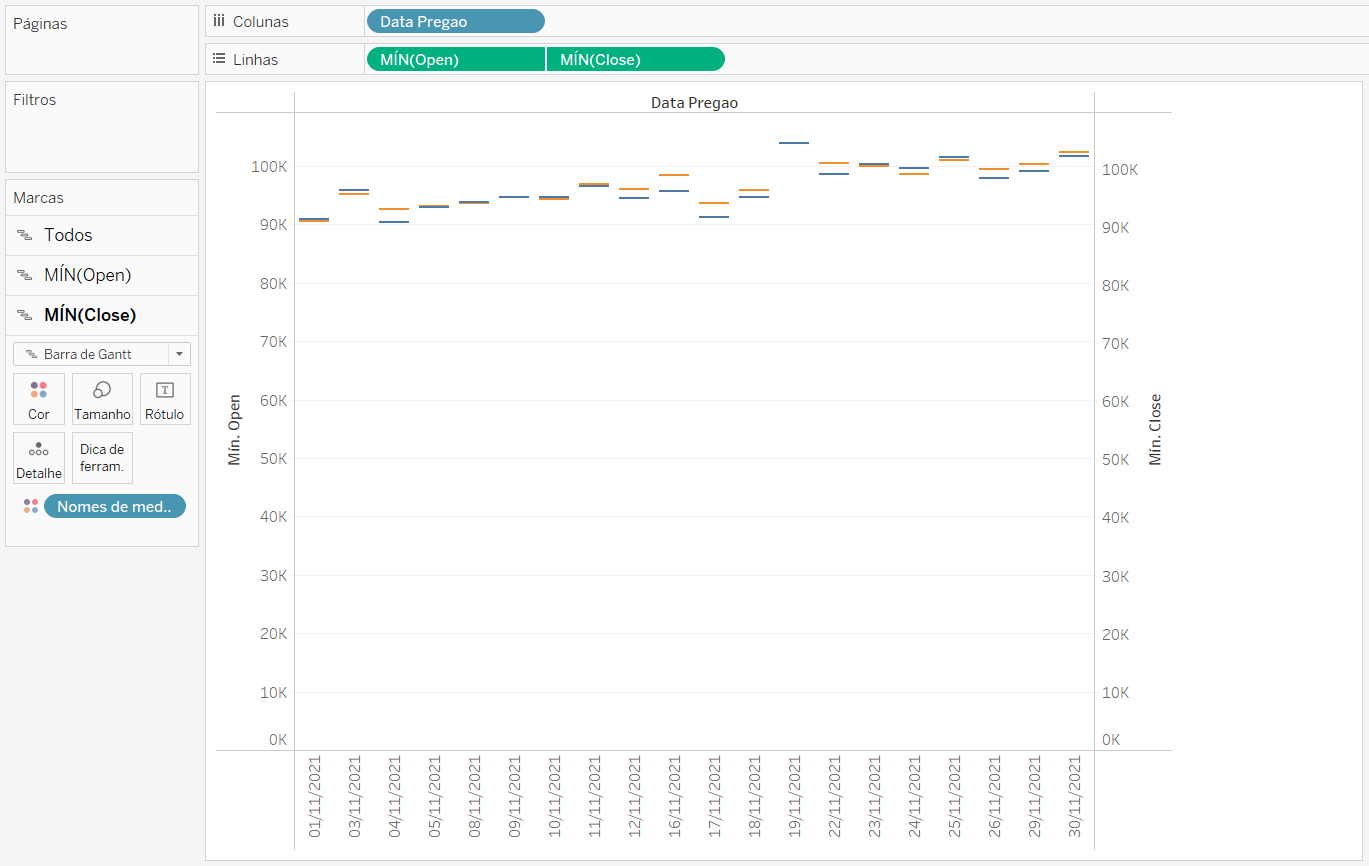

Passo 1: Na fonte de dados, para cada data, há um valor ‘close’, ‘open’, ‘high’ e ‘low’. Arraste o campo de data Data Pregao para coluna e medidas Open e High agregadas em Min para linha. Em seguida, selecione Barra de Gantt no cartão de marcas todos e defina High como eixo duplo.

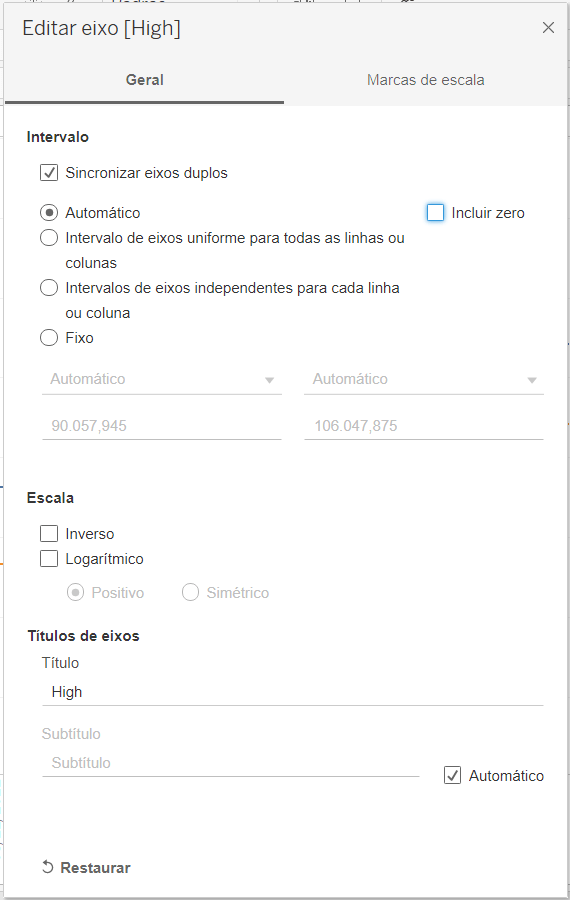

Passo 2: Edite os eixos das medidas Open e High e desmarque ‘Incluir Zero’.

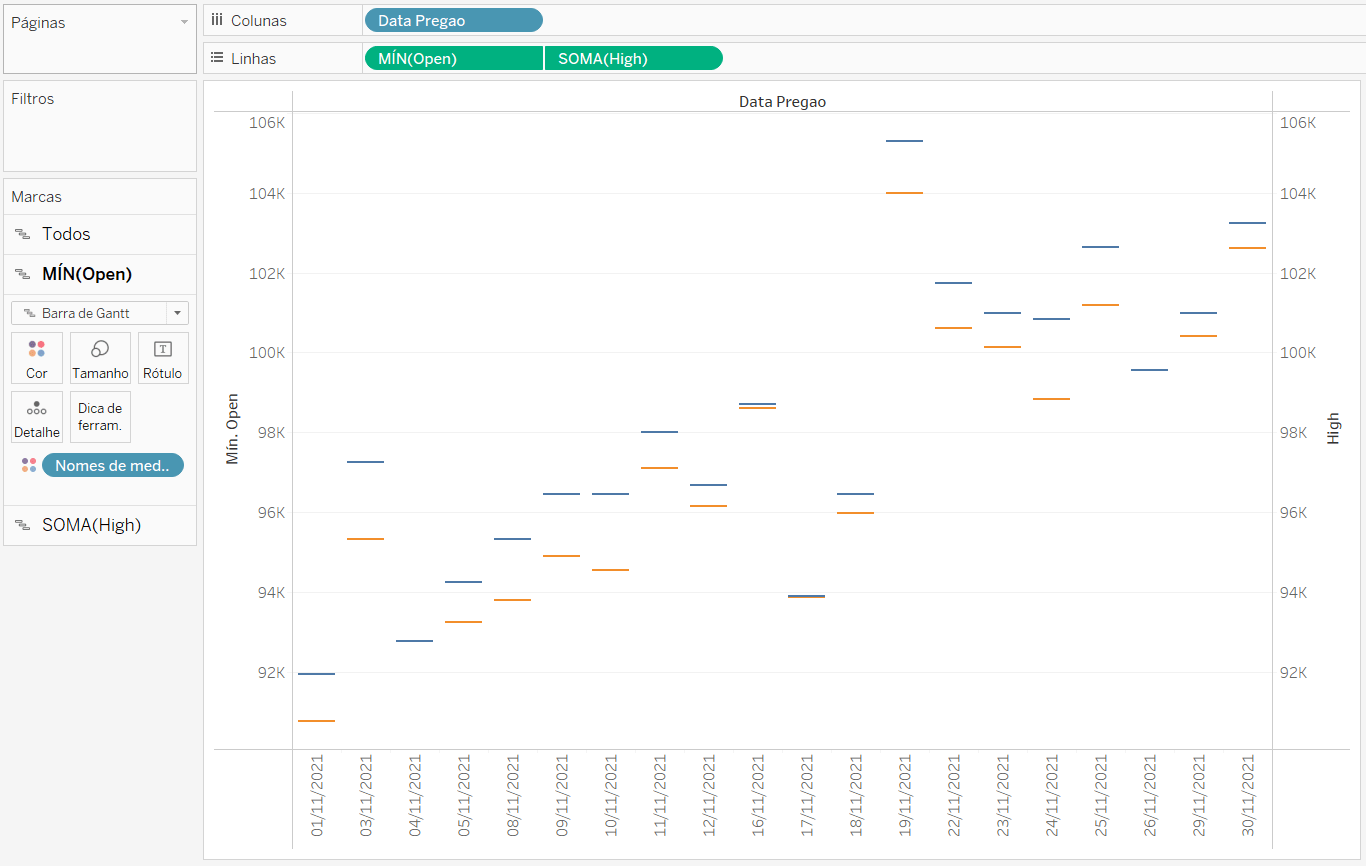

Em seguida sincronize os eixos.

Passo 3 –

Crie 2 campos calculados. O resultado de ambos são negativos.

  1. Diff Open–Close: (MIN([Open]-MIN([Close]))*-1
  2. Diff High–Low: (MIN([High]-MIN([Low]))*-1

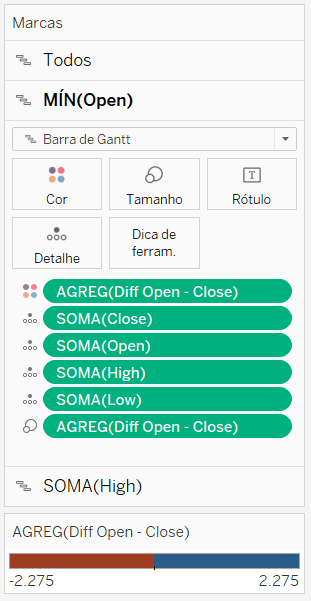

Passo 4 – No cartão de marcas ‘Open’ arraste o campo calculado ‘Diff Open-Close para a marca tamanho e cor e inclua os campos Close, Open, High e Low em detalhe, como ilustra a imagem abaixo:

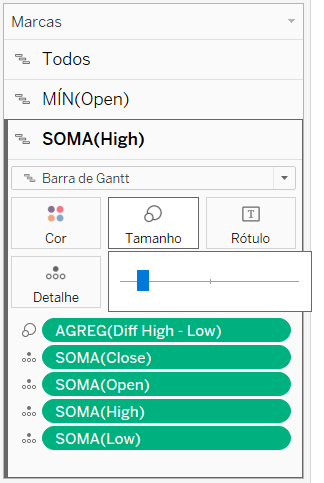

Passo 5 – No cartão de marcas ‘High’ arraste o campo calculado ‘Diff High-Low para a marca tamanho e inclua os campos Close, Open, High e Low em detalhe, como ilustra a imagem abaixo:

Obs: No cartão tamanho, diminua a barra arrastando para esquerda.

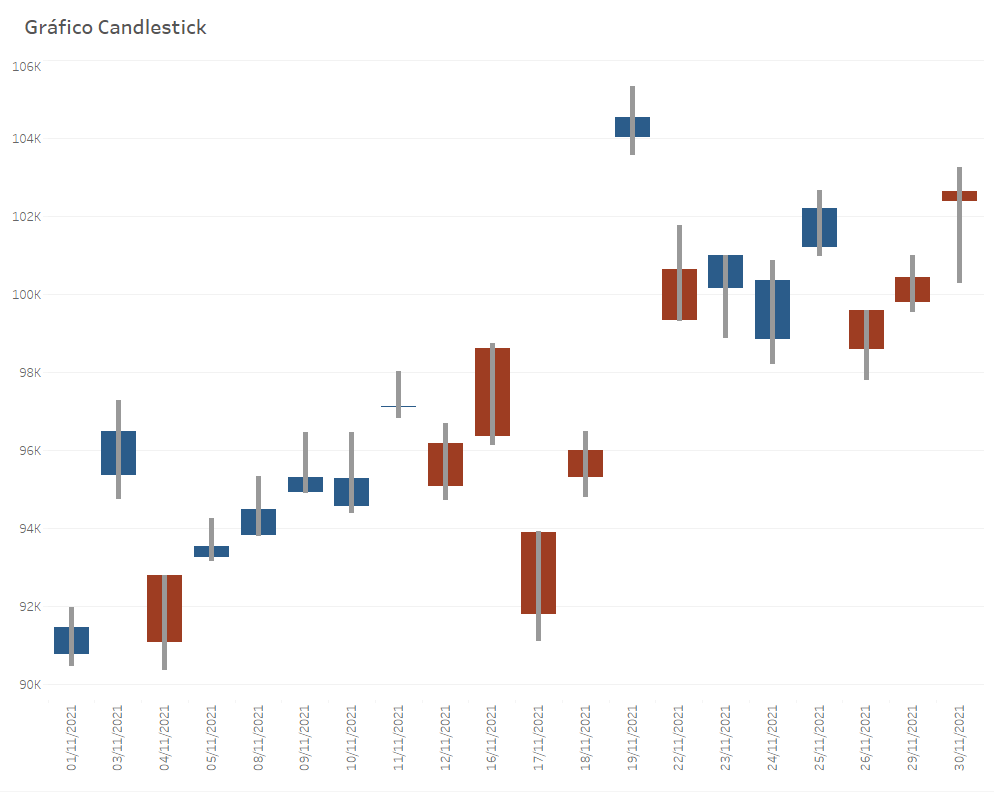

Passo 6 – Por fim, formate seu gráfico.

14 de Dezembro de 2021

Pronto, agora você já sabe como criar um gráfico de Candlestick!
