como criar um gráfico de gantt

O que você vai aprender?

Nesta dica, você irá aprender como fazer um gráfico de gantt. Esses gráficos são ótimos para mostrar a duração de eventos ou atividades, vamos ensinar passo a passo como criá-los.

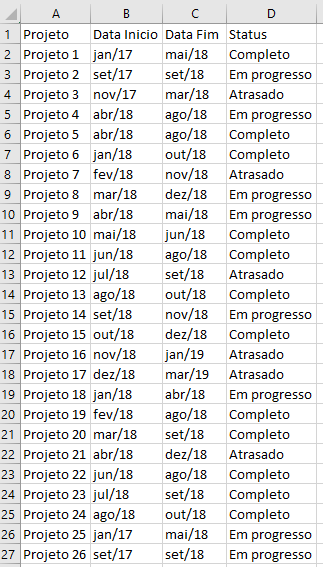

Passo 1: Utilizaremos uma base em Excel que contém os seguinte campos: Descrição do projeto, Data Inicio, Data Fim e Status do projeto.

Dica Tableau 166 06

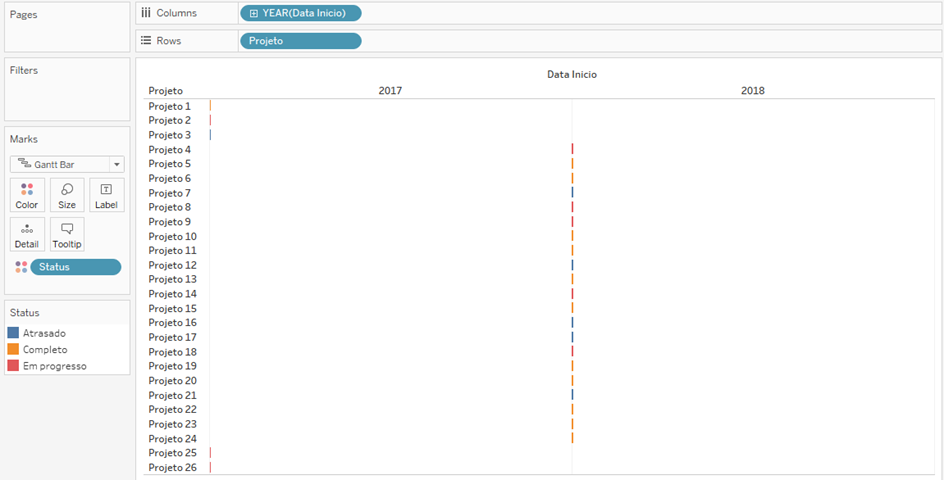

Passo 2: Arraste para sua visualização os seguintes campos: Projeto para linhas, Data de inicio para colunas e Status para cor. Não esqueça de colocar o gráfico do tipo Gantt.

Dica Tableau 166 02

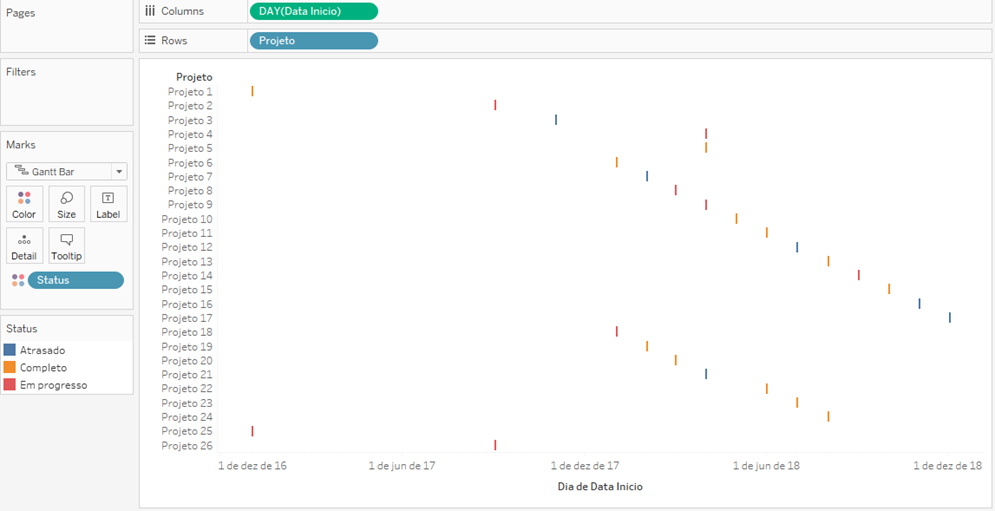

Passo 3:  Em seguida, transforme o campo Data de inicio para dia contínuo.

Dica Tableau 166 03

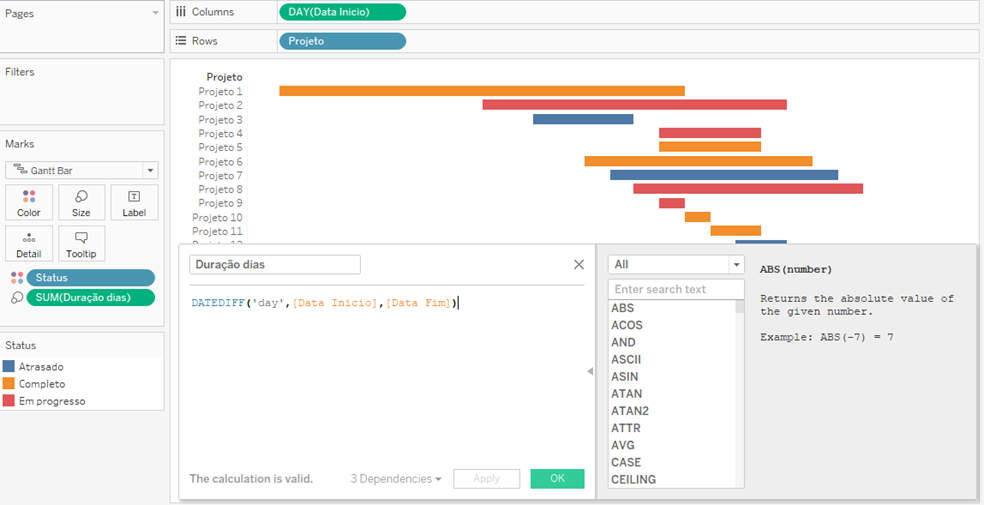

Passo 4: Crie um campo calculado chamado Duração Dias que retornará a diferença em dias entre a data de inicio e fim do projeto e arraste-o para tamanho.

Dica Tableau 166 04

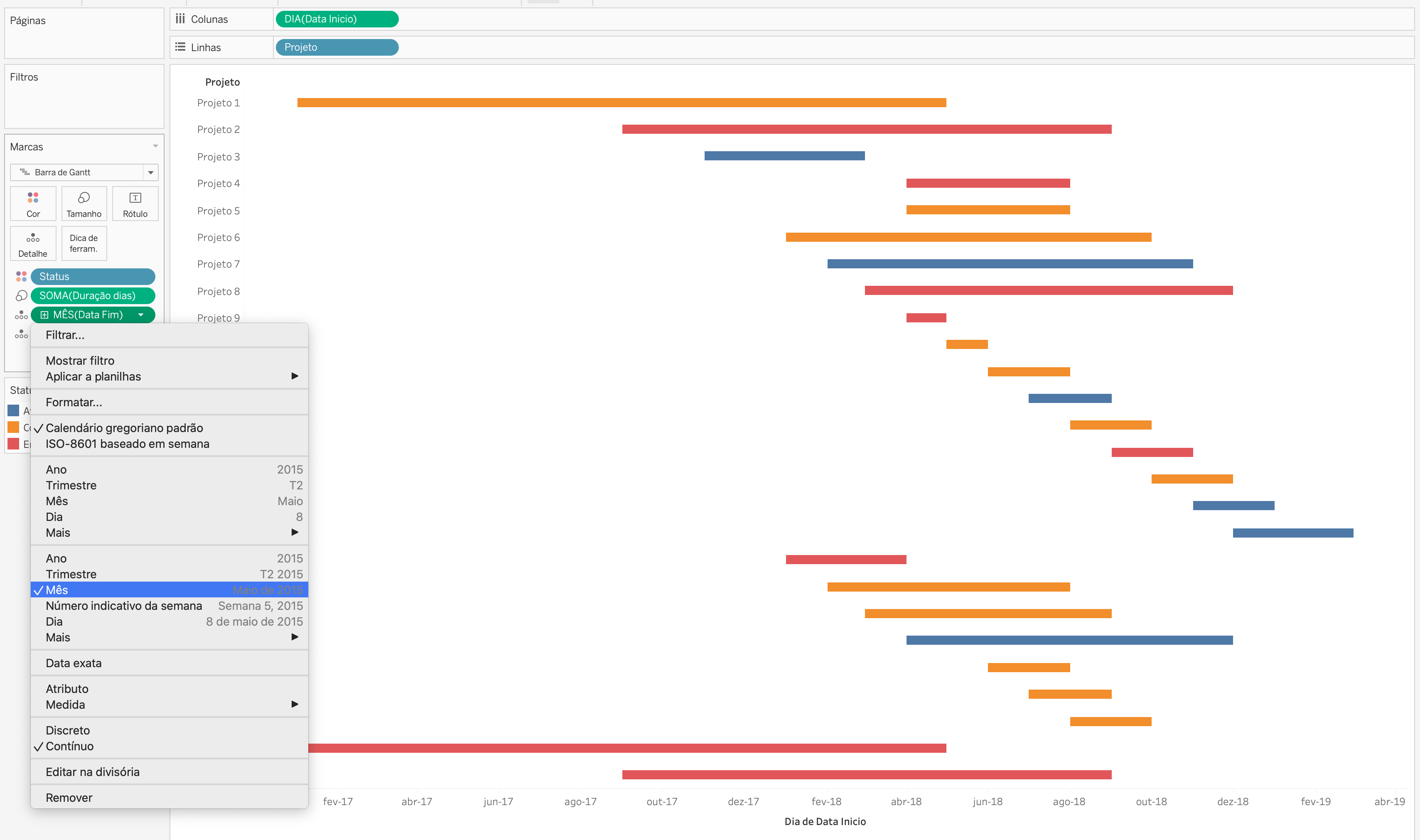

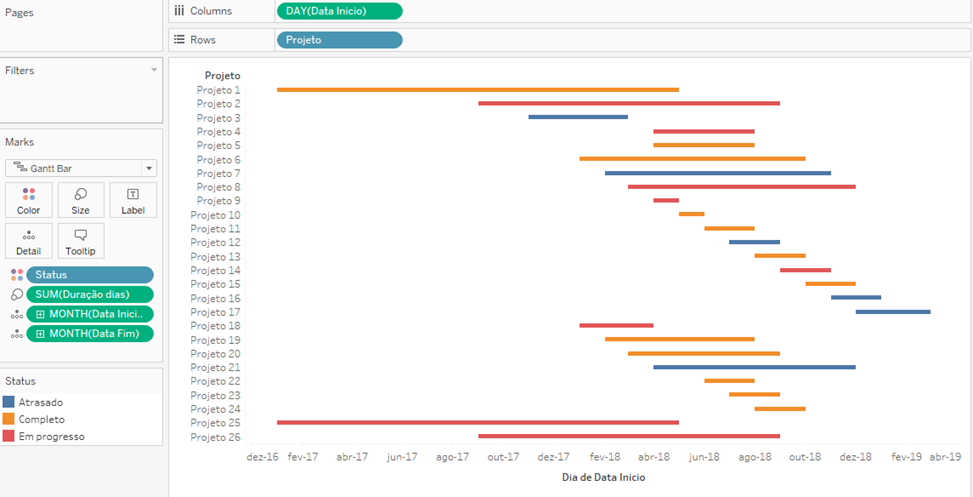

Passo 5: Arraste para detalhe os campos: Data Inicio e Data fim, clique em ambas as pílulas e selecione a opção “Mês Maio de 2015” no segundo menu de data (contínuo), e ajuste o tamanho da barra.

imagem 6 dica tableau 166
Dica Tableau 166 05

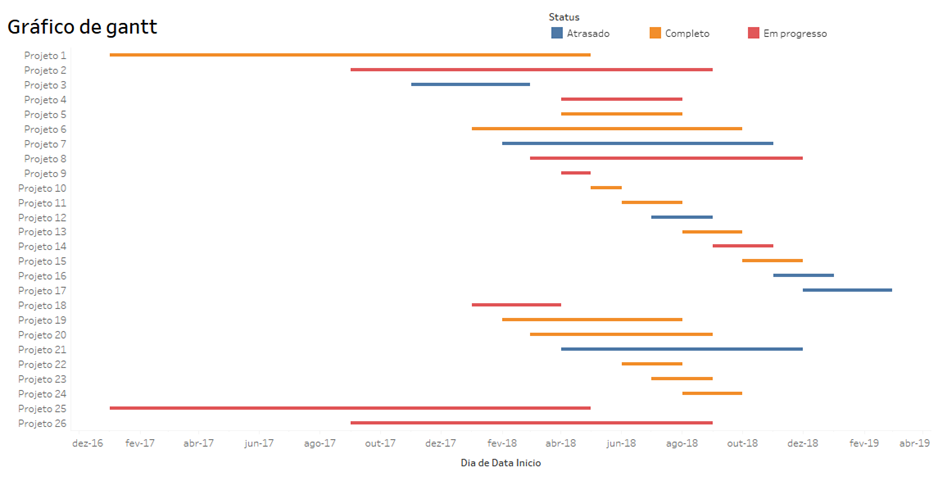

Ao final, no painel abaixo, podemos ver que há apenas seis projetos que estão atrasados.

Dica Tableau 166 01

13 de Outubro de 2021

Pronto, agora você já sabe como criar um gráfico de gantt!
