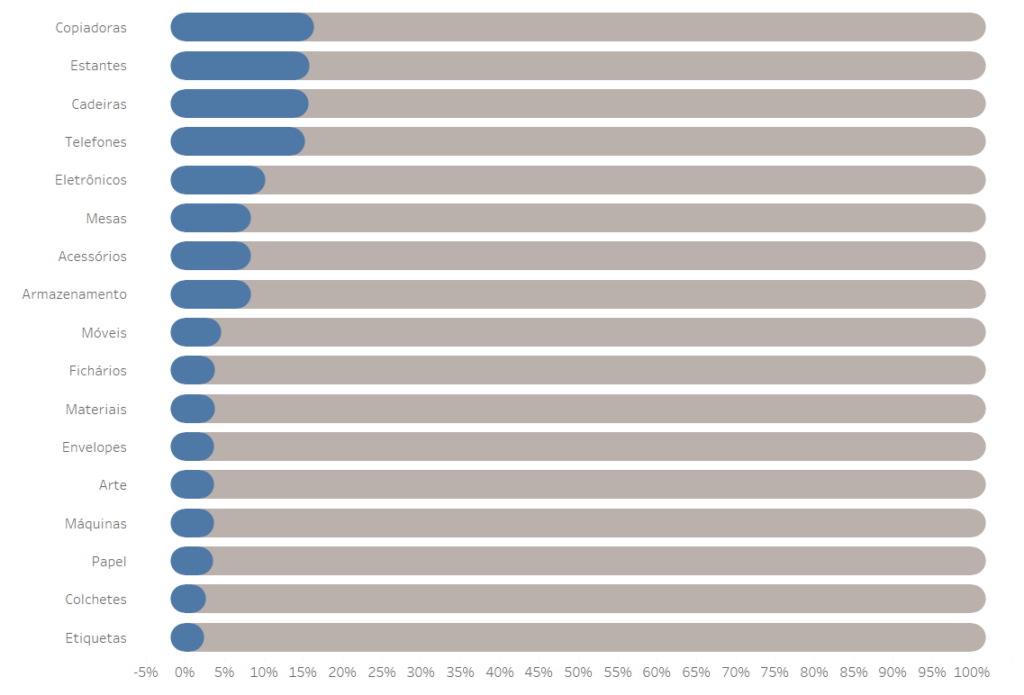

Como criar um gráfico de medidor arredondado

O que você vai aprender?

Nesta dica você irá aprender como criar um gráfico de medidor arredondado no Tableau. Para isto, utilizaremos a base de dados pública Exemplo – Superloja

Este gráfico é usado para rastrear e comunicar o progresso em direção a uma meta ou comparação até no máximo 100%.

Para criar medidores arredondados no Tableau, você precisa de três medidas: (1) a medida que você está analisando, (2) um campo calculado que cria a parte inferior do medidor e (3) um campo calculado que cria o final do medidor.

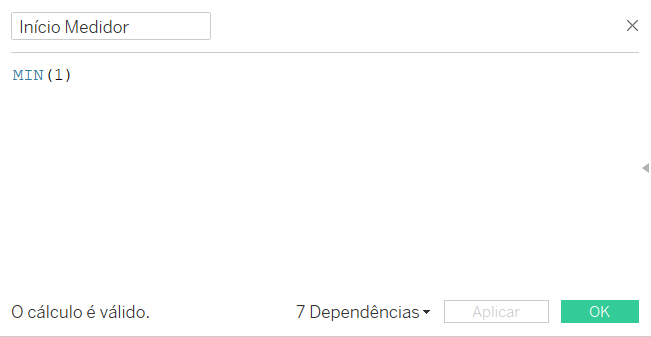

Passo 1: Crie um campo calculado chamado “Início Medidor” para obter o início do medidor com a seguinte fórmula: MIN (1)

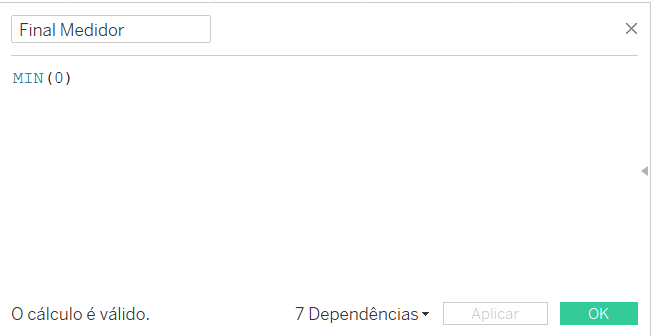

Passo 2: Em seguida, crie outro campo calculado chamado “Final Medidor” para obter o final do medidor com a seguinte fórmula: MIN (0).

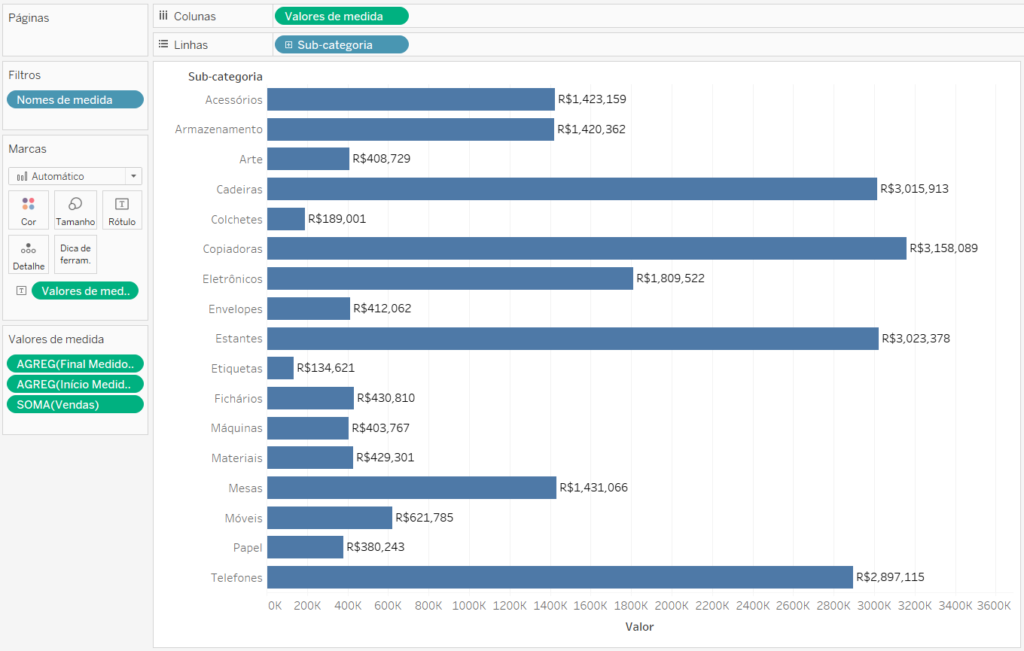

Passo 3 – Crie um gráfico de barras que mostre as três medidas (Vendas, Final Medidor e Início Medidor) por sub-categoria. Para fazer isso, inclua a dimensão Subcategoria na Prateleira de Linhas e o campo gerado Valores de Medida na Prateleira de Colunas.

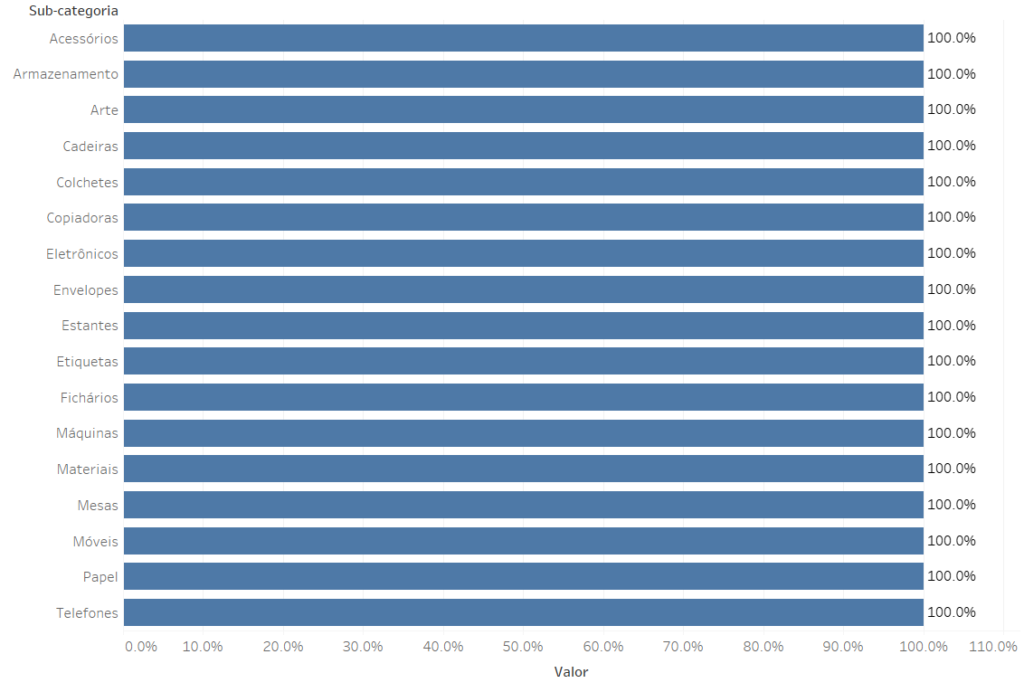

Passo 4 – Adicione um cálculo de tabela rápida para calcular a porcentagem das vendas totais para cada sub-categoria. Isso pode ser feito clicando com o botão direito do mouse na medida Vendas que está atualmente na prateleira de valores de medida, passando o mouse sobre “Cálculo de tabela rápida” e escolhendo “Porcentagem do total”.

Agora, todas as três medidas estão empilhadas umas sobre as outras em uma escala de 100%.

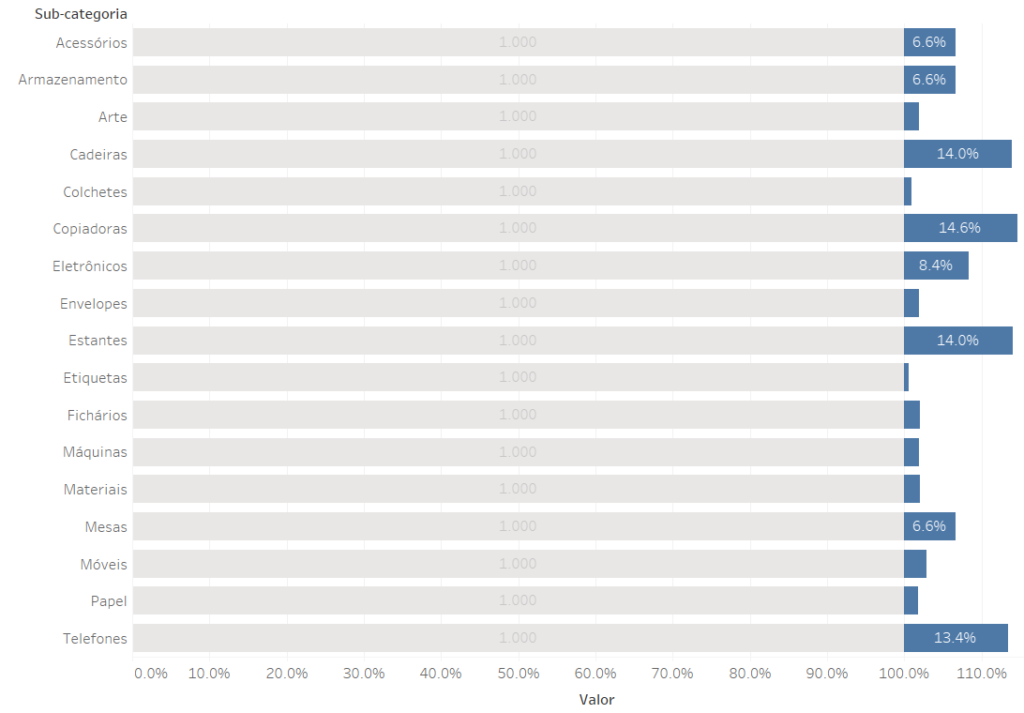

Passo 5 – Para ver as três medidas individuais, arraste o campo gerado, Nomes de medidas, para o cartão de marcas de cor. A parte inferior do medidor e as Vendas devem ter a mesma cor, e a parte superior do medidor deve ter uma cor diferente e mais neutra (eventualmente será o fundo do medidor).

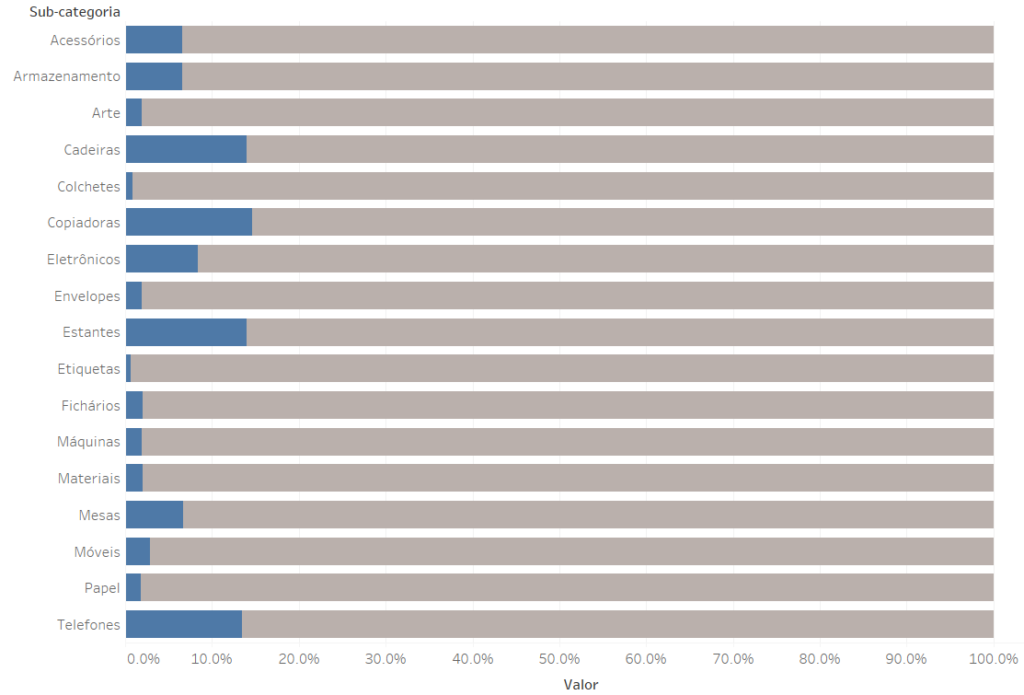

Passo 6 – É possível verificar que a escala está indo além de 100%. Para fazer o medidor voltar a representar de zero a 100%, desligue as marcas empilhadas. Para isso, clique em Análise > Empilhar Marcas > Desativado.

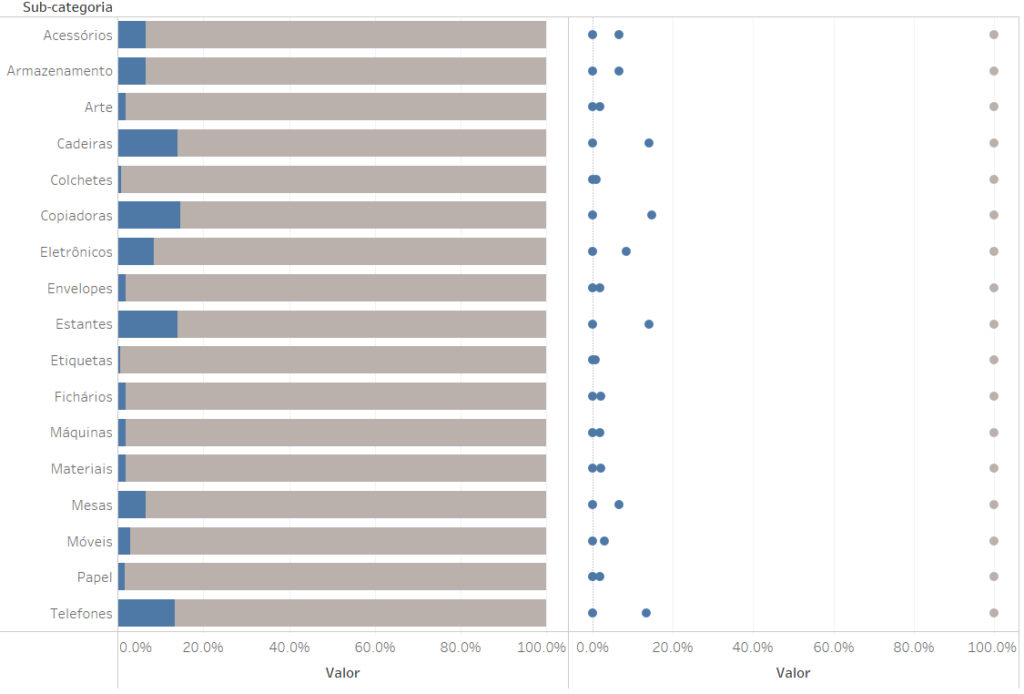

Passo 7 – Para criar o design arredondado, duplique a pílula Valores de medida na prateleira de colunas. Para isso, clique na tecla Control, selecione Valores de Medidas e arraste para ao lado. Vá no segundo cartão de marcas e altere o tipo para círculo.

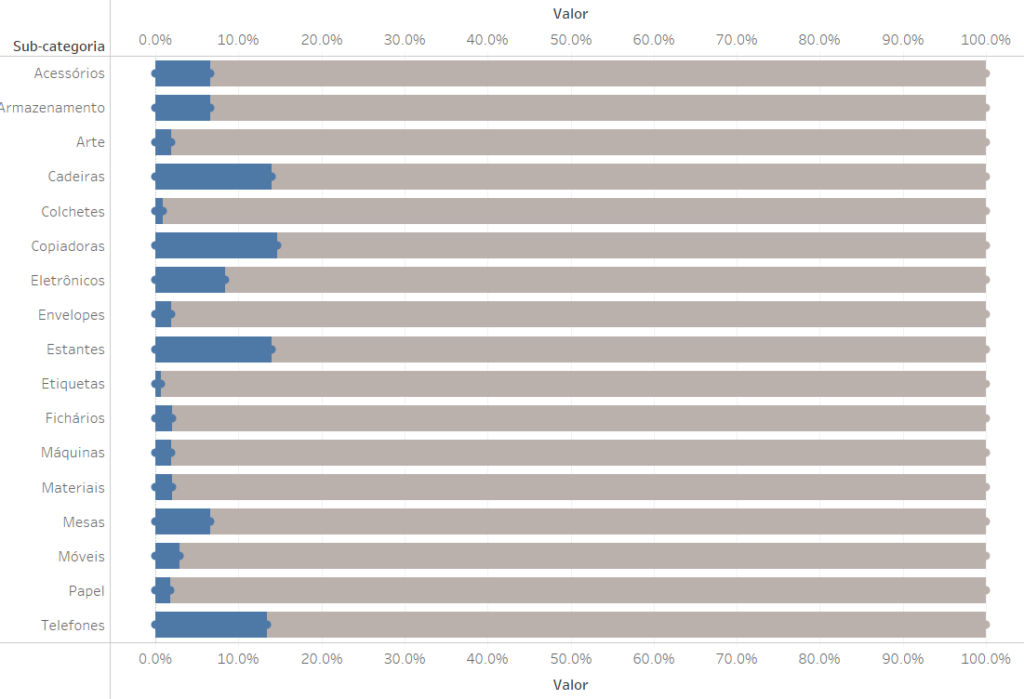

Passo 8 – Crie um gráfico de eixo duplo clicando com o botão direito na segunda pílula na prateleira de colunas e escolhendo “Eixo duplo”. O Tableau tentará ajudá-lo e alterar o tipo de marca da primeira coluna para Círculo. Certifique-se de alterar o tipo de marca da primeira coluna de volta para Barra. Clique com o botão direito do mouse em um dos eixos e selecione “Sincronizar eixo”.

Passo 9 – Para finalizar a visualização, use o cartão de marcas de tamanho para alinhar os círculos com as extremidades das barras, oculte um eixo e formate os rótulos.



11 de setembro de 2020

Pronto, agora você já sabe como criar um gráfico de medidor arredondado!
