O que você vai aprender?
Nesta dica iremos aprender como fazer um Gauge Chart com ponteiros. Para isso, usaremos a base pública Exemplo – Superloja disponível no Tableau.
– Primeiramente vamos criar os seguintes Parâmetros, Bins e Campos Calculados que serão usados na nossa visualização.

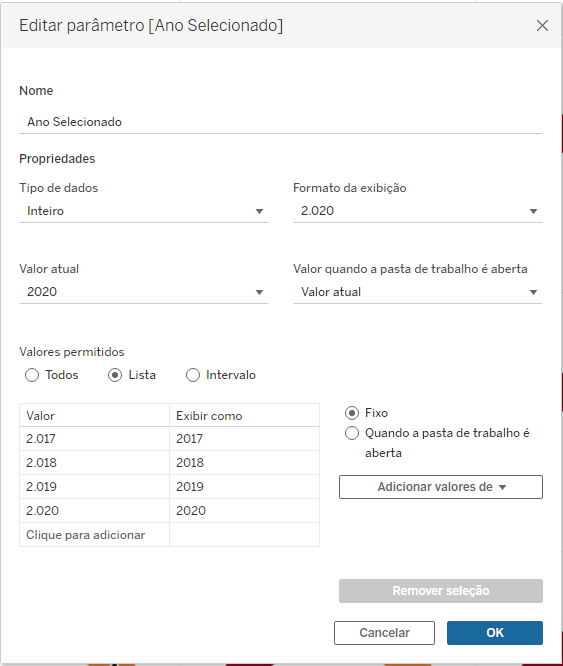

Passo 1: Crie um parâmetro de ano: “Ano Selecionado”
– Defina o nome como “Ano Selecionado”.
– Defina o tipo de dados como “inteiro”.
– Selecione em Valores permitidos a opção de lista.
– Na coluna Valor coloque: 2017, 2018, 2019 e 2020.
– Na coluna Exibir como coloque: 2017,2018, 2019 e 2020.
– Defina o valor atual como 2020.
Passo 2: Crie um parâmetro de ano: “Ano Comparativo”.
– Defina o nome para “Ano Comparativo”.
– Defina o tipo de dados como “inteiro”.
– Selecione em Valores permitidos a opção de lista.
– Na coluna Valor coloque: 2017, 2018, 2019 e 2020.
– Na coluna Exibir como coloque: 2017,2018, 2019 e 2020.
– Defina valor atual para 2019.

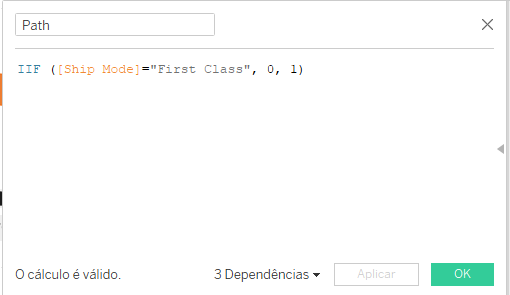

Passo 3: Crie um campo calculado chamado “Path”, com a seguinte lógica:
IIF ([Ship Mode]=”First Class”, 0, 1)
Passo 4: Crie um compartimento chamado Path (bin)
– Clique com o botão direito do mouse no campo calculado criado no passado 3, vá para “Criar” e selecione “Compartimentos”.

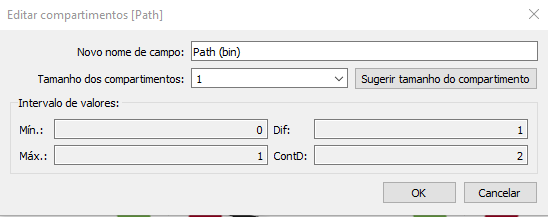

– Na janela de diálogo “Editar Compartimentos”:
– Definir novo nome de campo como caminho (bin)
– Defina o tamanho das caixas para 1
– Clique OK:
Passo 5: Crie mais nove campos calculados:

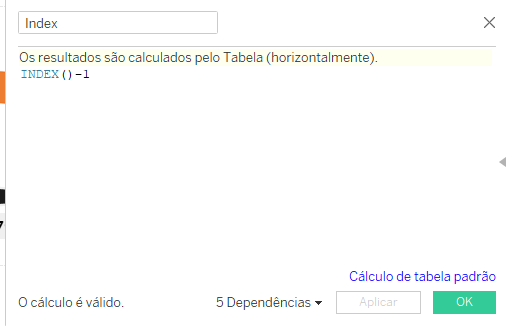

1) Index
INDEX() – 1

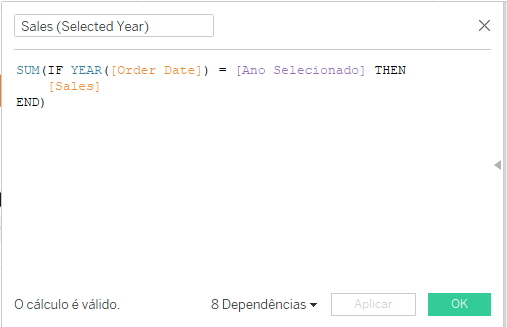

2) Sales (Selected Year)
SUM (IF YEAR([Order Date]) = [@Selected Year]
THEN [Sales]
END)

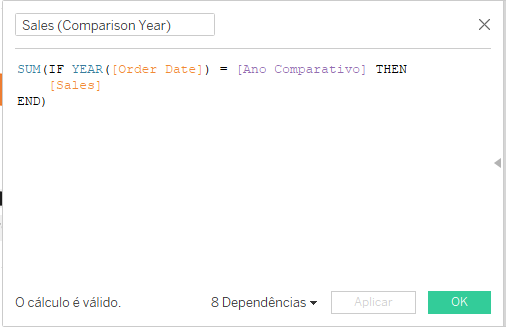

3) Sales (Comparison Year)
SUM(IF YEAR([Order Date]) = [@Comparison Year]
THEN [Sales]
END)

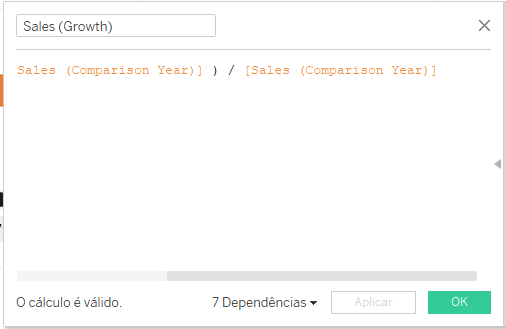

4) Sales (Growth)
( [Sales (Selected Year)] – [Sales (Comparison Year)] ) / [Sales (Comparison Year)]

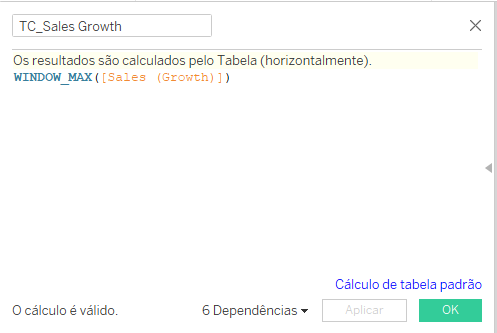

5) TC_Sales Growth
WINDOW_MAX([Sales (Growth)])

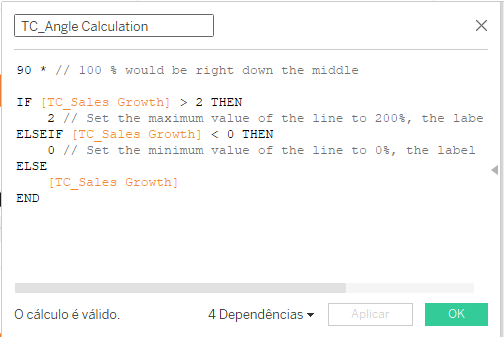

6) TC_Angle Calculation
90 * // 100 % would be right down the middle
// This is here to make sure that insane growth can still be represented in this visualisation, we will have the label so you can see the actual numbers
IF [TC_Sales Growth] > 2 THEN
2 // Set the maximum value of the line to 200%ELSEIF [TC_Sales Growth] < 0 THEN
0 // Set the minimum value of the line to 0%
ELSE
[TC_Sales Growth]
END
7) TC_Sales Growth Label
IF [Index] = 0 THEN
[TC_Sales Growth]
END

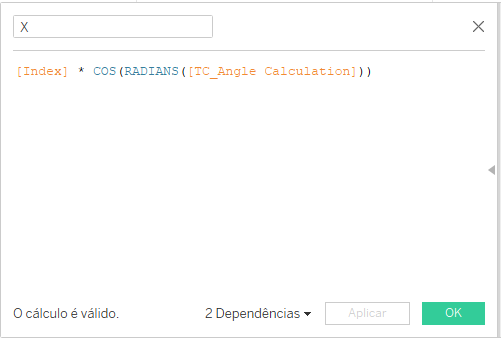

8) X
[Index] * COS(RADIANS([TC_Angle Calculation]))

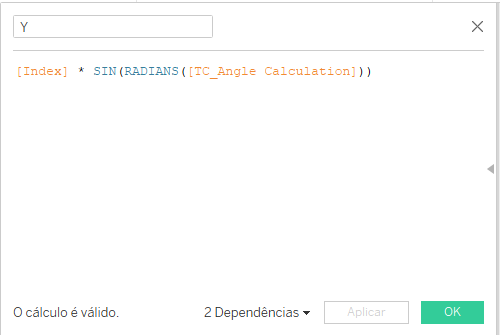

9) Y
[Index] * SIN(RADIANS([TC_Angle Calculation]))
Passo 6: Agora vamos construir nossa planilha:
– Altere o tipo de marca para “linha”.
– Arraste a região para a prateleira “Colunas”.
– Arraste a categoria para a prateleira de “linhas”.
– Arraste o caminho (bin) para a marca de “caminho”.
– Arraste X para a Prateleira “Colunas”
– Clique com o botão direito do mouse nesta pílula, vá para “Calcular usando” e selecione “Path (bin)”.
– Arraste Y para a prateleira de “linhas”.
– Clique com o botão direito do mouse nesta pílula, vá para Calcular usando” e selecione “Path (bin)”.
– Arraste TC_Sales Growth Label para a “Rótulo”.
– Clique com o botão direito do mouse nesta pílula, vá para “Calcular usando” e selecione “Path (bin)”.

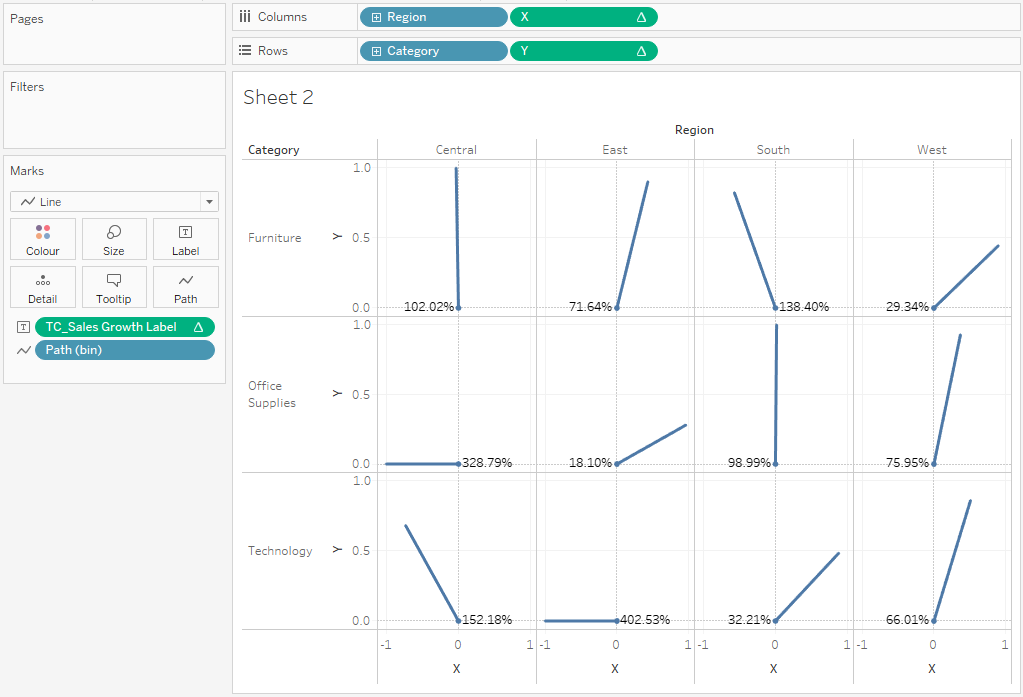

– Agora você deverá ver o seguinte:
Passo 7: Agora vamos ajustar a visualização de dados:
– Arraste o caminho (bin) para a marca de “tamanho”.
– No cartão de tamanho do caminho (bin), clique na seta para baixo e selecione Editar tamanho…
– Marque a caixa de seleção Invertido e edite o tamanho como achar melhor.
– Clique duas vezes no cabeçalho do eixo Y.
– Defina o intervalo para fixo.
– Defina o início fixo para -0,1.
– Defina a extremidade fixa para 1.1.
– Feche esta janela.
– Clique duas vezes no cabeçalho do eixo X.
– Defina o intervalo para fixo.
– Defina o início fixo para -0,1.
– Defina a extremidade fixa para 1.1.
– Feche esta janela.

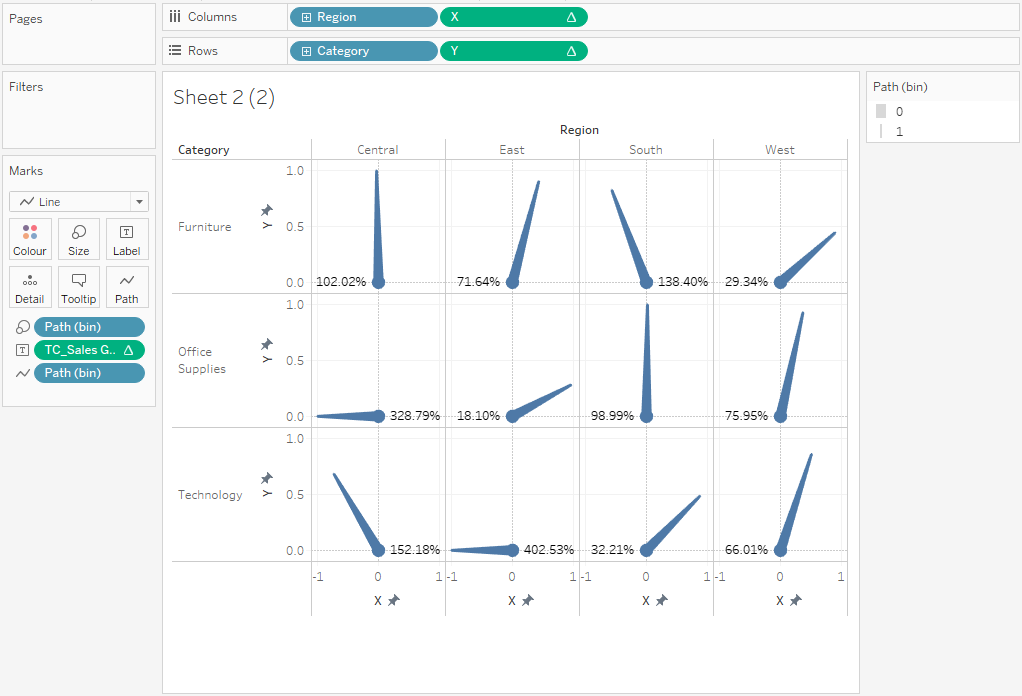

– Agora você deverá ver o seguinte:
Passo 8: Por fim, vamos agora aplicar uma imagem de fundo para completar nossa visualização de dados, use a seguinte imagem:
Passo 9: No Menu, vá para Mapa e selecione Imagens de Fundo e selecione sua fonte de dados.
– Na janela de diálogo Imagens de fundo. clique em “Adicionar imagem…”.
– Clique em “Procurar…” e selecione o arquivo baixado.
– No Campo X, certifique-se de que X esteja selecionado.
– Definir Esquerda para 1,2.
– Definir à direita para -1,2.
– No campo Y, certifique-se de que Y esteja selecionado.
– Definir Inferior para -0,1.
– Definir superior para 1,2.
– Clique “OK”.
– Por fim, clique duas vezes no eixo X e selecione Invertido.

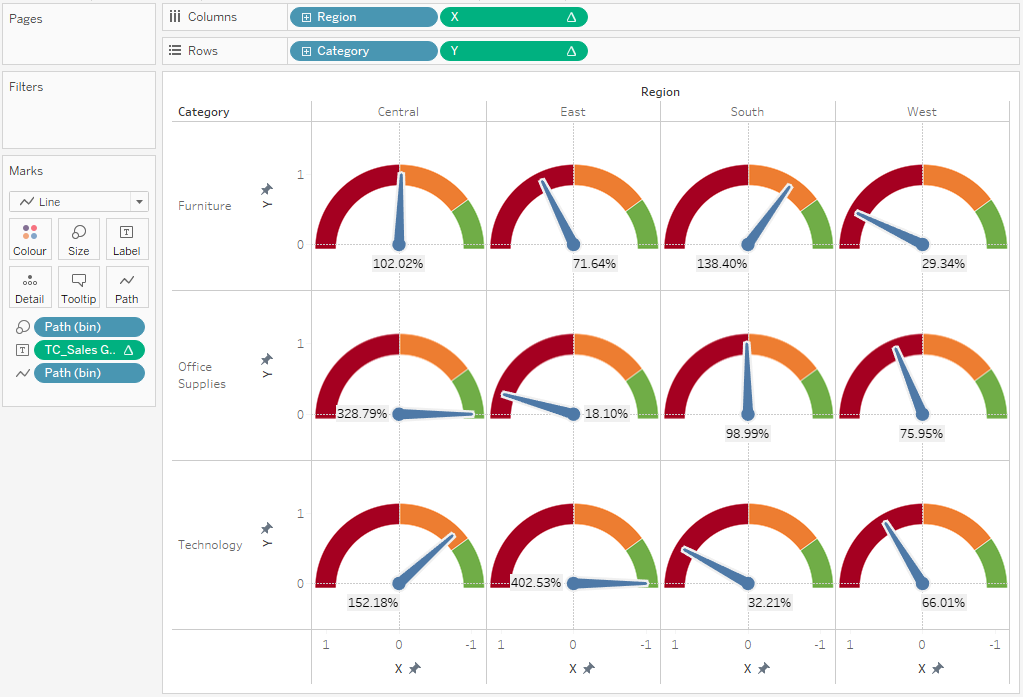

– Agora você deverá ver o seguinte:

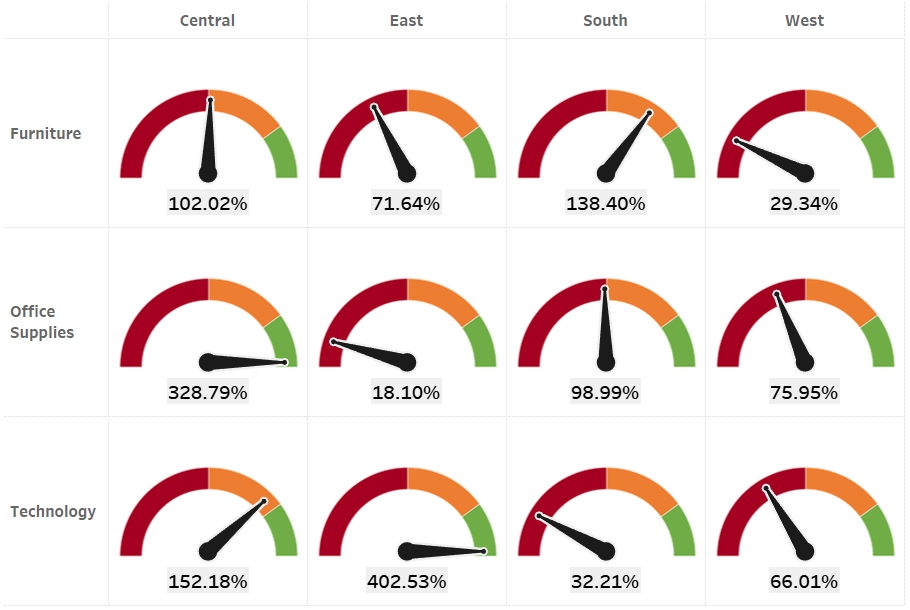

Passo 10: A última coisa a fazer é aplicar os toques finais de formatação, ou seja, remover linhas de grade e ajustar suas fontes. Você desejará obter algo assim:
08 de agosto de 2022
Pronto, agora você já sabe Como fazer um Gauge Chart com ponteiros no Tableau.
